Лазерная резка — это высокоточный метод обработки материалов, но для корректной работы оборудования необходимо правильно подготовить файлы. От качества макета зависит точность резки, отсутствие ошибок и скорость выполнения заказа. В этой статье разберем, какие форматы файлов подходят для лазерной резки и как их правильно оформить.
Какие форматы файлов принимаются для лазерной резки?

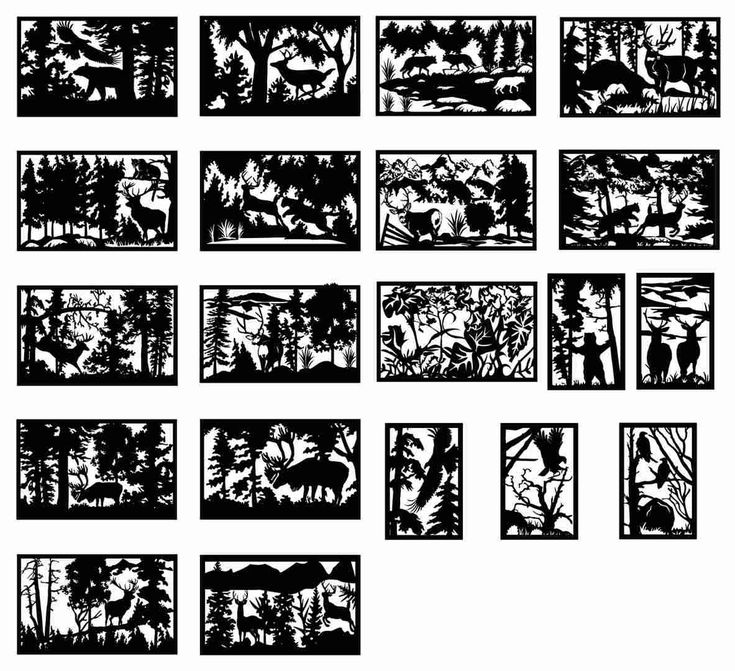

Лазерные станки с ЧПУ работают с векторной графикой, поэтому предпочтительны следующие форматы:
✅ DXF (Drawing Exchange Format) – стандартный формат для CAD-программ, совместим с большинством лазерных станков.
✅ CDR (CorelDRAW) – популярен в дизайне и рекламе, поддерживает кривые Безье.
✅ AI (Adobe Illustrator) – удобен для сложных векторных изображений.
✅ SVG (Scalable Vector Graphics) – подходит для простых деталей и совместим с многими графическими редакторами.
✅ PDF (с векторными контурами) – принимается не всеми производителями, требует проверки.
Не подходят:
❌ Растровые форматы (JPG, PNG, BMP) – их нельзя использовать для резки, только для гравировки.
❌ Сложные 3D-модели (STL, OBJ) – лазерный станок работает только с 2D-контурами.
Лазерные станки с ЧПУ работают с векторной графикой, поэтому предпочтительны следующие форматы:
✅ DXF (Drawing Exchange Format) – стандартный формат для CAD-программ, совместим с большинством лазерных станков.
✅ CDR (CorelDRAW) – популярен в дизайне и рекламе, поддерживает кривые Безье.
✅ AI (Adobe Illustrator) – удобен для сложных векторных изображений.
✅ SVG (Scalable Vector Graphics) – подходит для простых деталей и совместим с многими графическими редакторами.
✅ PDF (с векторными контурами) – принимается не всеми производителями, требует проверки.
Не подходят:
❌ Растровые форматы (JPG, PNG, BMP) – их нельзя использовать для резки, только для гравировки.
❌ Сложные 3D-модели (STL, OBJ) – лазерный станок работает только с 2D-контурами.
Как подготовить файл для лазерной резки?
1. Используйте векторную графику
- Все линии должны быть замкнутыми контурами (без разрывов).
- Убедитесь, что нет дублирующихся линий.
- Толщина линий – 0,1 мм или Hairline (в зависимости от программы).
2. Проверьте масштаб и размеры
- Укажите реальные габариты детали в миллиметрах.
- Убедитесь, что масштаб 1:1, иначе деталь будет вырезана неверного размера.
3. Оптимизируйте файл
- Удалите лишние элементы, не относящиеся к резке.
- Если нужно несколько одинаковых деталей, разместите их компактно для экономии материала.
4. Учитывайте технологические ограничения
- Минимальный размер детали – зависит от мощности лазера (обычно от 0,5–1 мм).
- Зазоры между элементами* – не менее толщины материала.
- *Радиус углов* – слишком острые углы могут прогорать.
Примеры программ для создания файлов
- CorelDRAW – удобен для дизайнеров и рекламных макетов.
- Adobe Illustrator – подходит для сложных векторных изображений.
- AutoCAD, SolidWorks, Fusion 360 – используются в инженерии и промышленном дизайне.
- Inkscape (бесплатный аналог Illustrator) – подходит для простых задач.
Что делать перед отправкой файла на резку?
✔ Проверить, что все контуры замкнуты.
✔ Убедиться, что нет лишних элементов.
✔ Сохранить в нужном формате (лучше DXF или AI).
✔ Если есть сомнения – проконсультироваться с оператором лазерной резки.
Правильно подготовленный файл – залог качественной лазерной резки. Если сомневаетесь в макете, многие компании предлагают услугу проверки и доработки чертежей.
📌 Нужна лазерная резка? Присылайте файлы в правильном формате, и мы выполним заказ быстро и точно! 🚀
