Макеты лазерной резки под заказ: отрисовка и проектирование макетов для ЧПУ

Лазерная резка - это высокоточная технология обработки материалов, которая позволяет создавать изделия сложной формы с минимальными допусками. Однако качество конечного продукта напрямую зависит от правильности подготовки макета. В этой статье мы подробно рассмотрим все аспекты создания макетов для лазерной резки, включая требования к файлам, используемое программное обеспечение, типичные ошибки и профессиональные советы.

Заказать индивидуальную отрисовку вектора для лазерной резки можно у нас в разделе "Отрисовка"

Основные требования к макетам для лазерной резки


Подготовка файла для лазерной резки требует соблюдения ряда строгих правил, которые обеспечивают точность и качество обработки материала.

Форматы файлов


Для лазерной резки подходят только векторные форматы файлов. Наиболее распространенные из них: .CDR (в версии Corel до 11) - .EPS - .AI - .STL (для 3D-обработки на станках с ЧПУ) - .DXF - .DWG
Растровые изображения (например, фотографии) требуют предварительной векторизации и не могут быть использованы напрямую для резки .

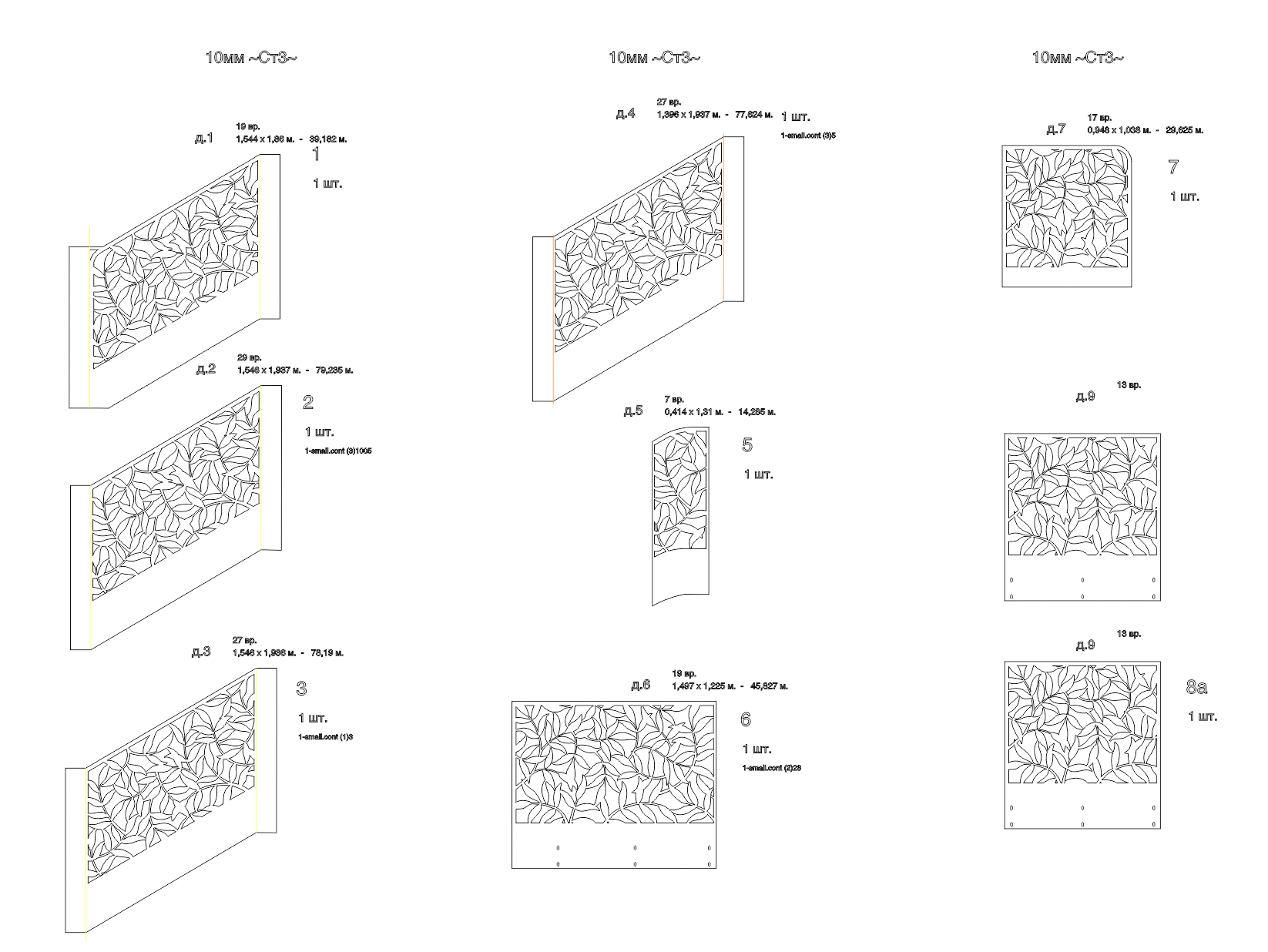

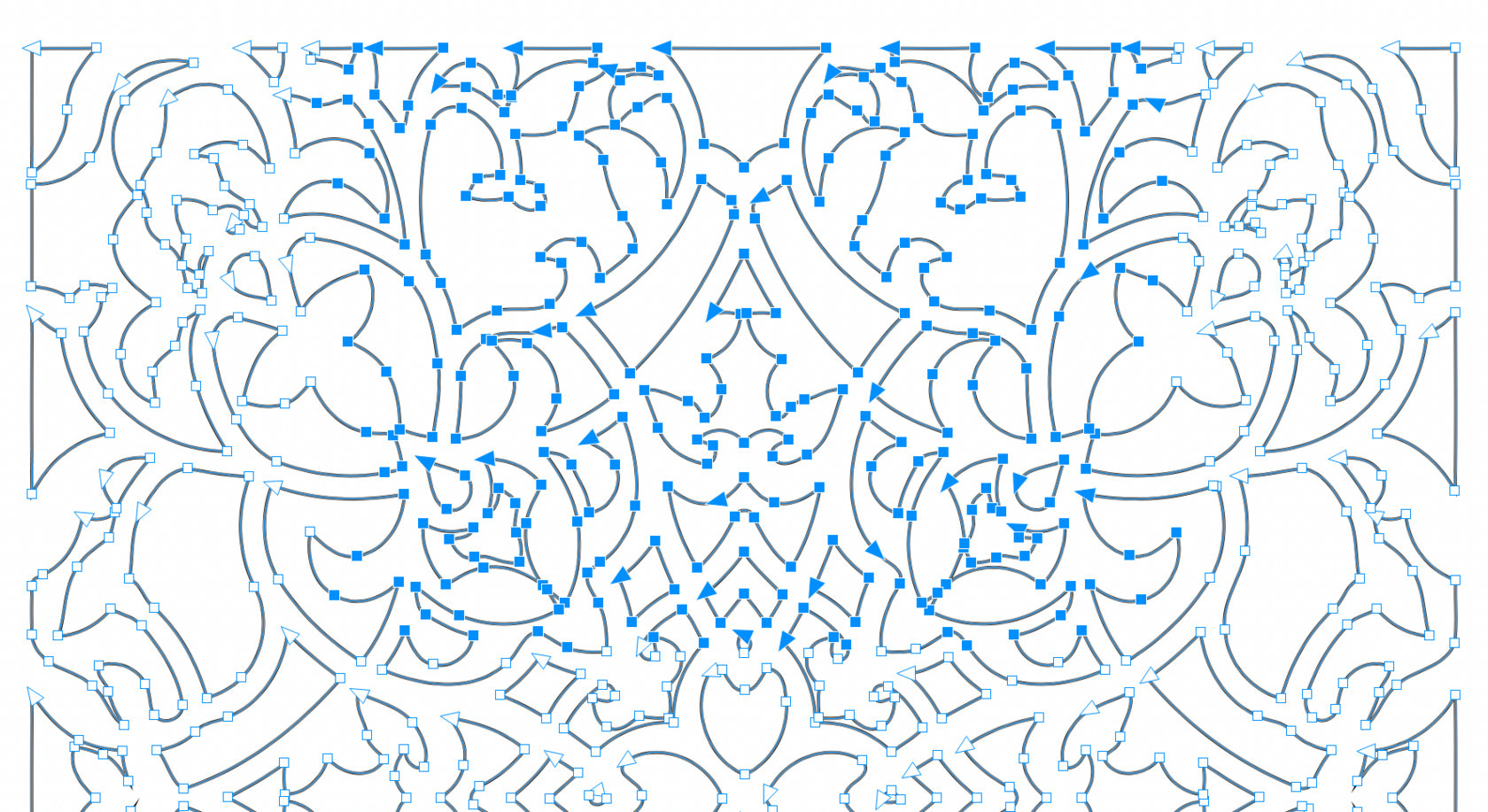

Требования к контурам


1. Замкнутость контуров: Все линии должны быть замкнутыми, без разрывов. Проверить это можно с помощью инструмента заливки - если заливка работает, контур замкнут правильно .

2. Отсутствие дублирования линий: Частая ошибка - наложение нескольких идентичных контуров друг на друга. Глазу это может быть незаметно, но станок будет резать одно и то же место несколько раз, что увеличивает стоимость работы и может ухудшить качество реза .

3. Толщина линий: Все линии должны иметь толщину "Hairline" (сверхтонкий абрис). Фактическая толщина реза определяется настройками станка, а не толщиной линии в файле .

4. Цвета линий: Внешние контуры для резки обычно делают черными, внутренние - красными. Для одновременной резки и гравировки разные операции следует обозначать разными цветами .
Минимальная толщина каждого элемента в макете должна быть больше толщины материала. Например, для оргстекла толщиной 5 мм перемычки должны быть от 5,05 мм .
